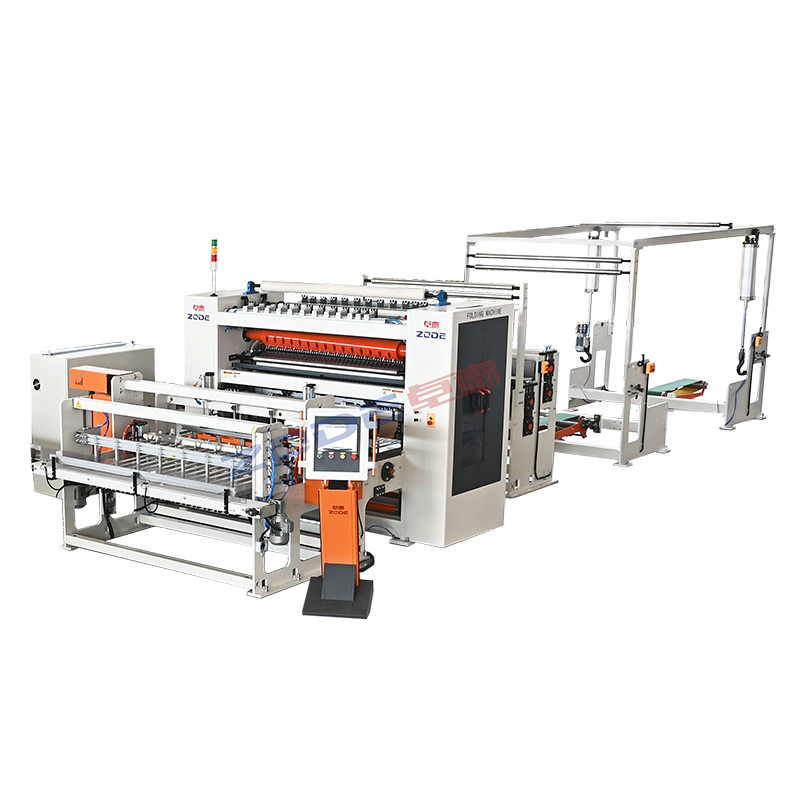

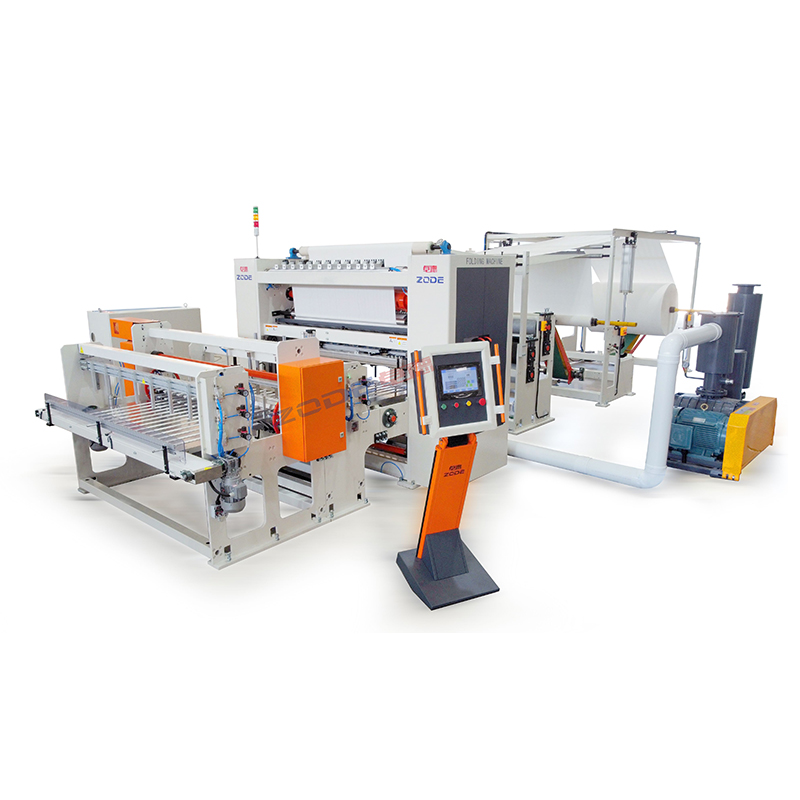

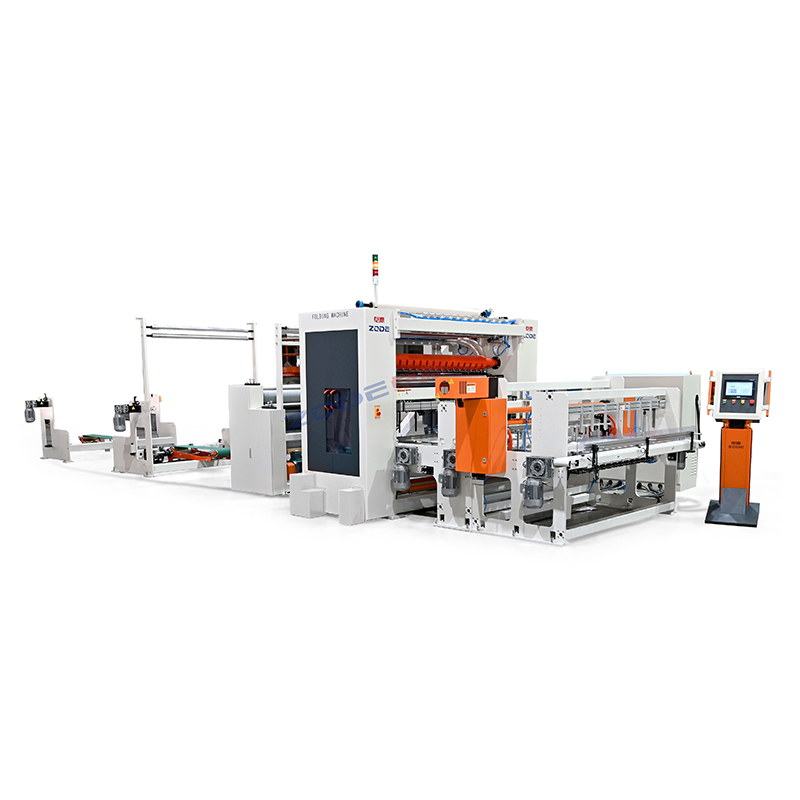

ZD-V7L 全自动面巾纸内分抽折叠机

1

退纸架部分

2

组

最大1500mm直径原纸

2

折叠主机部分

1

套

3

机内分叠部分

1

套

4

运动控制系统

1

套

5

双压花装置

1

套

选配：钢对胶，钢对钢，钢对羊毛

6

上胶复合装置

2

套

选配

7

机内半折功能
(出纸方向直出)

1

套

选配

8

压紧定型装置
(出纸方向直出)

1

台

选配，不选可节约出纸平台空间

9

纸叠推出装置

1

套

选配

10

自动翻转装置

1

套

选配

10

机内分叠在墙板侧出纸

1

套

选配，可以节约出纸平台的空间，取消7、8、8 、10功能装置

12

机内分叠大抽数

1

套

选配，如200-500抽半成品，高度在450mm 以下（纸的层数和克重不同，高度有所不同），分为挂抽、底部抽功能，半成品分叠后直接从墙板侧出纸。半成品外部理料带带夹紧功能，旋转90°，半成品直接输送入大回旋切纸机。此选配项选择之后，不再有7、8、9 、10项功能装置

1

设备型号

ZD-V7L     ZD-V8L    ZD-V10L   ZD-V14L

1.1

原纸最大幅宽

1500mm     1740mm    2000mm    2800mm

1.1

设计车速

120 m/min

1.2

生产车速

80-120m/min （根据原纸质量）

1.3

折叠规格(mm)

95mm（+2，-2）   （其他尺寸请注明）

1.4

成品展开后规格 (mm)

190mm（+2，-2）  （其他尺寸请注明）

1.6

成品高度(mm)

40mm-200mm（包装前）

1.7

退纸架原纸直径

≤￠1500mm

1.8

抽数设定方式

直接在触摸屏上设定（偶数）

1.9

计数方式

采用高分辨率伺服运算，计数100%准确

2.0

适应原纸定量

12-22 g/m2  (纸张的克重、层数不同，克重有所不同)
